在TracePro 中设计和优化光谱系统

在TracePro 中设计和优化光谱系统

光谱系统是各种科学、工业和商业应用中的基本工具。从材料分析和生物医学诊断到遥感和环境监测，光谱学在理解光与物质的相互作用方面发挥着至关重要的作用。然而，设计高效、高性能的光谱系统需要先进的光学模拟工具，能够准确模拟复杂光学组件内光的传播、散射和吸收。

TracePro 是由 Lambda Research Corporation 开发的领先光学和照明设计软件，为光谱系统的建模、分析和优化提供了强大的功能。其非顺序光线追踪功能，加上材料属性数据库和杂散光分析工具，使其成为希望开发尖端光谱仪器的工程师和研究人员的理想解决方案。在本文中，我们将探讨 TracePro 在光谱系统设计中的作用、其主要功能以及如何使用它来增强系统性能。

为什么使用 TracePro 进行光谱系统设计？

开发先进的光谱系统需要对光学现象进行精确、高效和准确的建模。传统的设计方法严重依赖实验原型，这可能既耗时又昂贵。TracePro 允许设计人员在虚拟环境中模拟光学性能，从而消除了这些挑战，从而在缩短上市时间的同时实现更好的设计。

使用 TracePro 进行光谱系统设计的一些主要优势包括：

准确的非序列光线追踪

对于模拟光谱仪中光的复杂相互作用至关重要，包括衍射、反射、折射和散射。

材质和曲面属性库

材料、涂层和表面特性的综合数据库允许对光栅、透镜、镜子和滤光片等光学元件进行精确建模。

杂散光分析

一项关键功能有助于最大限度地减少可能干扰光谱测量的不需要的光路，从而提高信噪比。

可视化和优化工具

TracePro 的逼真渲染和优化功能可帮助工程师改进系统设计以实现最高效率。

CAD 集成。

支持从行业标准 CAD 软件无缝导入和导出光学模型，确保设计灵活性。凭借这些强大的功能，TracePro 使工程师能够开发高性能光谱系统，同时降低与原型设计和迭代测试相关。

TracePro 在光谱学应用中的主要特点

1. 复杂光路的非顺序光线追踪

光谱系统涉及多个光学元件，包括衍射光栅、透镜、反射镜和探测器。此类系统中的光行为非常复杂，需要非序列光线追踪来考虑多种反射、折射、散射和吸收事件。

借助 TracePro，工程师可以：

• 模拟宽带光源通过光谱仪的传播。

• 分析分束器、棱镜和衍射光栅的影响。

• 对不同材料的透射和吸收光谱进行建模。

• 优化探测器的光收集效率。

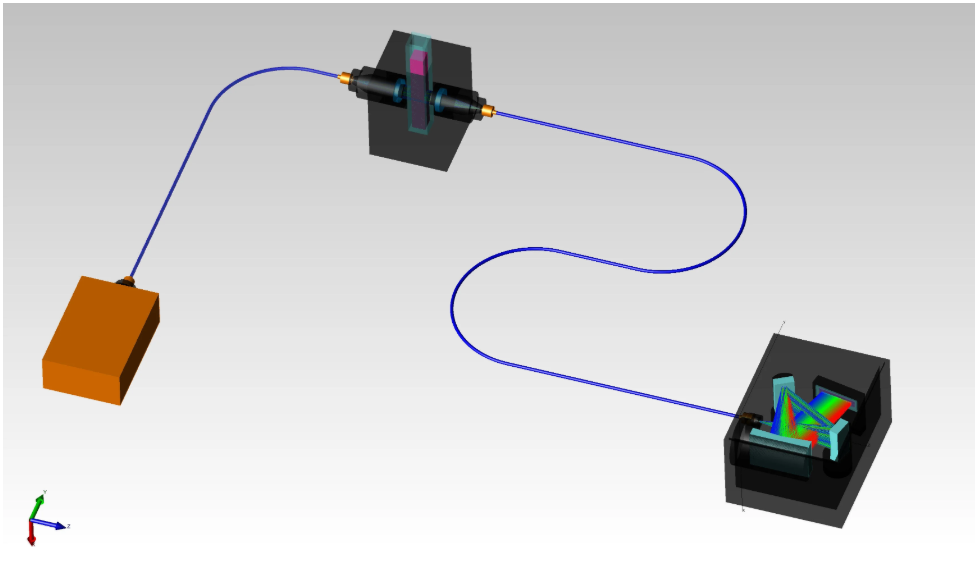

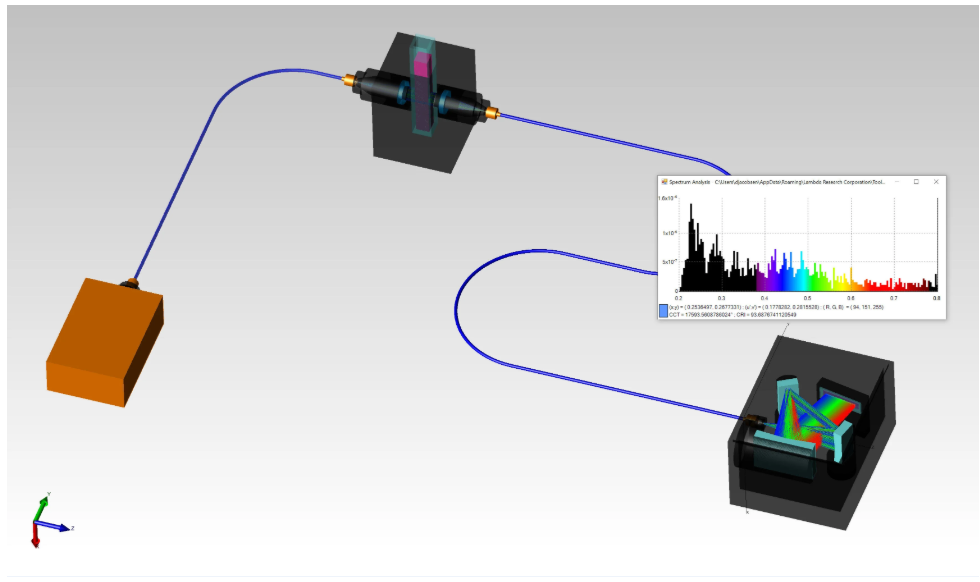

例如，在拉曼光谱仪中，来自激光源的光与样品相互作用，散射光在到达探测器之前通过光学元件收集。TracePro 可以对整个光路（包括损耗和噪声）进行建模，以优化性能。

2. 用于波长色散的衍射光学元件 （DOE）

TracePro 包括用于对衍射光学元件 （DOE） 进行建模的专用工具，这对于在光谱系统中分散光至关重要。该软件支持：

• 全息光学元件 （HOE）：用于光束整形和光谱色散。

• 计算机生成的全息图 （CGH）：允许自定义相位分布，提高波长分离和分辨率。

• Zernike 相位建模：使用户能够模拟光学元件的相位变化，优化光谱仪设计。

通过利用 TracePro 的 DOE 建模功能，用户可以设计出具有更高光谱分辨率和最小像差的光谱仪。

3. 杂散光分析以降低噪声

光谱系统设计中最大的挑战之一是消除杂散光，杂散光会引入不必要的噪声并降低光谱精度。TracePro 的杂散光分析仪有助于：

• 识别和消除光学组件中的重影反射。

• 追踪可能干扰光谱仪信号的不需要的光路。

• 采用挡板、光学涂层和吸收材料，以最大限度地减少杂散光。

对于荧光光谱等应用，即使是少量的杂散光也会压倒微弱的信号，TracePro 为系统优化提供了重要的见解。

4. 用于真实世界模拟的逼真渲染

TracePro 的逼真渲染功能使设计人员能够在制造原型之前在虚拟环境中可视化光线的行为。这对于以下情况特别有用：

• 验证光学元件的对准。

• 检测光收集中潜在的错位或低效率。

• 评估成像光谱仪的照明均匀性。

通过在实际条件下预览系统性能，工程师可以做出数据驱动的决策，以增强他们的光谱设计。

TracePro 在光谱学中的应用

TracePro 广泛应用于各种光谱相关应用，包括：

1. 拉曼光谱

• 对激发、散射和收集路径进行建模。

• 优化镜头设计以实现最大程度的信号采集。

• 减少杂散光，改善对弱拉曼信号的检测。

2. 吸收和发射光谱

• 模拟光线如何与不同材质交互。

• 有助于优化单色仪设计，以获得更好的光谱分辨率。

• 确保均匀的光分布，以实现准确的吸收测量。

3. 傅里叶变换光谱 （FTS）

• 对迈克尔逊和其他干涉测量装置进行建模。

• 有助于优化高灵敏度测量的通量和分辨率。

• 模拟波前误差以减少失真。

4. 高光谱和多光谱成像

• 设计用于遥感和生物医学诊断的先进成像系统。

• 模拟带通滤光片和可调谐元件的光学性能。

• 确保整个检测器阵列的光谱响应均匀。

通过利用 TracePro 的先进仿真工具，工程师可以微调光谱系统的光学特性，以在各种科学和工业应用中实现最佳性能。

与奥斯陆集成以增强光谱系统设计

对于完全优化的光谱系统，TracePro 与 Lambda Research Corporation 的光学设计软件 OSLO 无缝集成。OSLO 专注于成像光学器件的设计和优化，而 TracePro 在系统级分析方面表现出色，使其成为光谱学应用的完美组合。

使用案例

• OSLO 可用于设计和优化衍射极限透镜，以最大限度地减少光谱仪中的像差。

• 然后，TracePro 可以模拟这些透镜如何与光相互作用，包括衍射、散射和探测器响应。

• OSLO 和 TracePro 共同使工程师能够对整个光谱系统进行建模，确保高效率和高性能。

这种集成对于基于光栅的光谱仪、高光谱成像系统和干涉光谱仪特别有益，在这些中，透镜设计和杂散光分析都至关重要。
