使用TracePro对卫星光学系统中杂散光的高级分析

在基于卫星的光学系统复杂世界中，管理杂散光对于实现高质量成像和准确数据收集至关重要。杂散光指的是任何偏离其预定路径的光线，它会对卫星光学系统的性能产生严重影响。如果不对杂散光进行控制，它会显著降低图像质量，降低对比度，并影响卫星传感器的测量精度。对于地球观测、深空成像和天文学等高风险任务，精度和清晰度是至关重要的，其后果尤为严重。

TracePro 由 Lambda Research Corporation 开发，已成为光学工程领域不可或缺的工具。这个强大的软件套件使工程师能够模拟、建模和分析光在复杂光学系统中的行为，提供了一种全面的解决方案，用于预测和减轻杂散光的影响。其高级功能与其他设计工具的集成使其成为卫星系统设计师的关键资产，使他们能够优化光学性能并确保可靠的任务结果。

理解卫星光学系统中杂散光的性质、来源及其影响

杂散光是任何意外进入光学系统中的光线，通常是由散射或反射自不属于预期光学路径的表面引起的。卫星系统内有多种杂散光的来源。这些包括来自内部表面（如镜子、透镜和支持结构）的反射；来自挡板和保护涂层等组件的散射；以及来自太阳光、地球大气层和月球等外部来源的光线。这些非预期的光线可以产生各种类型的光学伪像，包括眩光、隐藏眩光和鬼影，所有这些都会降低卫星图像的清晰度和精确度。

在需要极高分辨率或精度的任务中，例如用于气候监测的地球观测或用于天文调查的深空成像，杂散光的影响严重性会被放大。在这种情况下，即使是微小的杂散光干扰也会扭曲数据，降低任务结果的可靠性。因此，控制杂散光是卫星光学系统设计的一个重要方面，而TracePro这样的工具就派上了用场。

TracePro如何赋能工程师在复杂的卫星设计中分析和控制杂散光

TracePro 是一个全面的软件解决方案，支持工程师进行光学系统的设计、优化和分析。该软件的高级功能包括杂散光分析，使用户能够模拟光的传播并跟踪系统内杂散光的路径。通过其光线追踪功能，TracePro 允许工程师模拟光束在光学系统内各个组件相互作用时的行为，考虑反射、散射和传输。

使TracePro与众不同的是其能够高精度地建模复杂系统。通过模拟现实世界的照明条件，包括阳光、月光和地球的反射，TracePro使工程师能够预测潜在的杂散光来源并评估其对系统性能的影响。这种预测能力对于优化光学系统并在系统建造或部署之前最小化或消除杂散光至关重要。

增强空间光学中杂散光预测和抑制的TracePro主要特点

1. 高级射线追踪功能用于真实的光行为建模

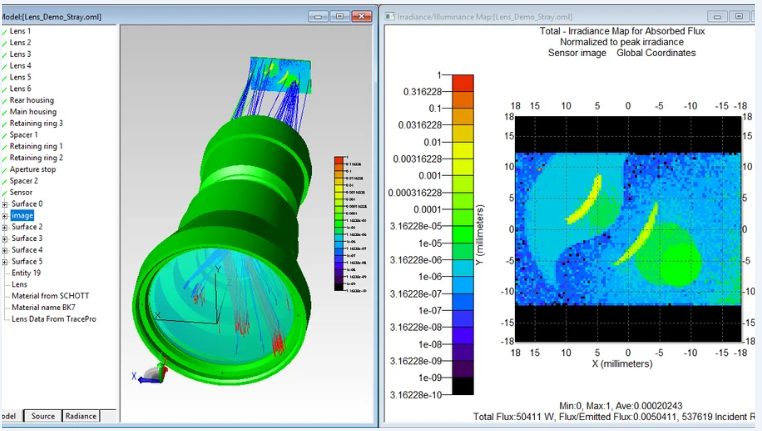

   TracePro的射线追踪功能允许模拟光在光学系统中的传播，考虑反射、折射和散射。这使得能够识别杂散光路径并评估其对系统性能的影响。

2. 准确的光学材料性质建模用于现实场景
   该软件包括一个全面的光学材料性质数据库，例如折射率和散射系数。这使得能够准确地建模不同材料如何与光相互作用，帮助选择尽量减少杂散光的材料。

3. 非序列射线追踪用于复杂光学路径模拟
   TracePro 支持 非序列 建模，这对于分析由于散射或反射而导致光线可以采取多条路径的系统是必不可少的。此功能对于准确预测复杂光学系统中的杂散光行为至关重要。

4. 与CAD工具无缝集成，实现高效的设计流程
   TracePro可以导入来自各种CAD程序的模型，促进对真实世界设计的分析。这种集成简化了工作流程，使光学系统的高效评估和优化成为可能。

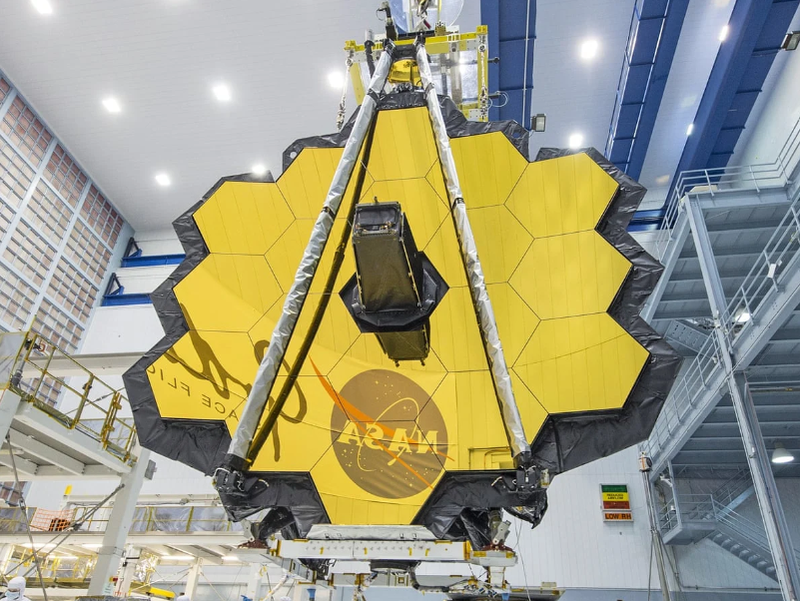

实际应用：使用高级模拟工具在詹姆斯·韦布空间望远镜中减轻杂散光

詹姆斯·韦布空间望远镜（JWST）是卫星光学系统中散射光分析重要性的最佳范例。JWST位于第二拉格朗日点（L2），需要精心设计以尽量减少来自太阳、地球和月球的散射光。工程师们使用了包括TracePro在内的高级模拟工具，来模拟可能的散射光来源并制定减轻策略。这项分析对于确保望远镜能够捕获来自遥远宇宙物体的微弱红外信号，而不受不需要的光的干扰至关重要。

详细的工作流程：使用TracePro设计用于最小化杂散光的卫星光学系统

1. 在设计阶段早期定义具体的光学和任务性能目标
   首先了解成像要求、运行轨道、环境条件和分辨率目标。确定可能影响传感器性能的光源（包括故意和杂散光）。

2. 在TracePro中开发高保真光学和机械模型
   构建镜子、透镜、传感器、支撑结构和挡板的几何形状。包括材料和涂层细节，以尽可能准确地反映现实世界的性能。

3. 进行照明条件和环境输入的深入模拟
   使用TracePro的模拟引擎，分析在太阳、月球和地面照明条件下的光行为。模拟轨道上的太阳角度和可能引入成像管道中的反射。

4. 利用TracePro的优化工具来抑制和重新定向不需要的光线路径
   调整机械设计，插入挡板，或重新镀膜以减少杂散光。TracePro的优化引擎允许进行迭代测试以评估设计更改及其对光线抑制的影响。

5. 通过严格的验证、测试和报告功能完成设计
   一旦优化，通过生成分析报告来完成系统，这些报告概述了性能指标、杂散光拒绝效率以及在多种照明场景下的鲁棒性。这些报告支持下游原型制作和任务批准。

杂散光是卫星光学系统中一个长期存在的挑战，但通过像TracePro这样的工具，这个挑战可以得到有效的管理。通过提供先进的建模功能、深入的分析工具以及与其他设计平台的无缝集成，TracePro使工程师能够在问题出现之前预测、可视化和减轻杂散光。该软件处理复杂模拟和优化的能力确保卫星光学系统在最佳状态下运行，不受不需要光的干扰，并继续成为空间光学仪器中杂散光控制的标准。
