【光学设计】使用TracePro仿真优化光纤耦合效率

光纤耦合是光学工程中的一个关键方面，对于在光纤和组件之间高效传输光束至关重要。在电信和激光系统等应用中，高耦合效率是必不可少的。TracePro，由 Lambda Research Corporation 提供的高级光学设计软件，是优化这种效率的绝佳工具。本文将指导您使用 TracePro 模拟来增强光纤耦合，提高光纤系统的设计和性能。

理解光纤耦合

光纤耦合是指将光从一根光纤传输到另一根光纤，或者从光纤传输到光学元件（如透镜、准直器或波导）的过程。高效耦合对于在传输过程中最小化损耗至关重要，因为任何不对准或效率低下的情况都可能导致信号劣化、功率降低或系统性能下降。

几个因素影响光纤耦合的效率，包括：

对齐

光纤的精确定位至关重要。即使是微小的错位也会导致显著的耦合损耗。

数值孔径 (NA)

光纤和光学元件的数值孔径影响了光在它们之间耦合的有效性。

表面质量

光纤端面或组件表面的不完美或粗糙度可能会引入散射和损耗。优化这些因素需要详细的模拟，以预测和微调设计，以实现最高效率。

TracePro仿真如何帮助优化光纤耦合效率

TracePro 是一种强大的工具，用于模拟和分析光学系统中的光传播。通过利用 TracePro 的功能，工程师可以高精度地建模光纤系统，在创建物理原型之前识别潜在问题并优化设计。以下是 TracePro 模拟如何提高光纤耦合效率的方法：

1. 准确的光传播建模

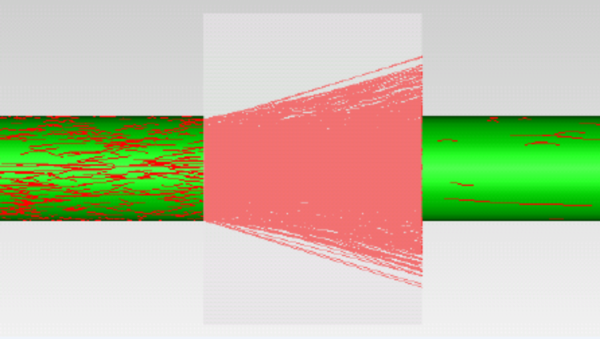

TracePro 通过复杂的光学系统模拟光的传播，包括光纤、透镜和其他组件。通过使用详细的光线追踪技术，TracePro 可以模拟光在通过光纤并与其他光学元件相互作用时的行为。这使工程师能够可视化光如何扩散 并在光纤和组件之间耦合，确定效率可以提高的区域。

2. 光纤对准优化

光纤耦合效率的关键因素之一是光纤和光学组件的精确对准。TracePro允许用户模拟不同的对准场景，并优化系统内光纤和组件的放置。通过调整光纤和组件的位置、角度和方向，工程师可以确定最佳配置以实现最大的耦合效率。

3. 数值孔径 (NA) 分析

光纤和光学元件的数值孔径（NA）决定了光纤可以接受或发射的光量。TracePro模拟允许工程师分析光纤和组件的NA，并调整设计以实现最佳光耦合。通过匹配光纤和光学组件的NA，工程师可以提高光传输效率并减少耦合损耗。

4. 表面粗糙度和散射分析

表面缺陷和粗糙度会引入散射，导致耦合效率的损失。TracePro 可以对表面粗糙度及其对光传播的影响进行详细分析。通过模拟光纤和组件的表面特性，工程师可以优化设计，以减少散射并确保更好的耦合性能。

5. 不同耦合机制的模拟

除了直接光纤到光纤耦合外，TracePro 还可以模拟各种耦合机制，例如自由空间耦合、透镜耦合和基于光栅的耦合。这种多功能性使工程师能够探索不同的耦合方法，并选择最适合其特定应用的高效方法。

6. 波导设计和优化

对于涉及波导或其他光学组件的应用，TracePro 可以模拟这些结构内部的光行为，并优化设计以高效耦合光纤。通过分析波导内部的光分布， 工程师 可以改进设计以提高光传输效率并减少损耗。

使用TracePro优化光纤耦合的步骤

以下是使用TracePro模拟优化光纤耦合效率的逐步方法：

1. 定义光学系统

首先在TracePro中定义光纤系统，包括光纤，光学元件，以及任何其他相关的元素，例如透镜或波导。

2. 模拟光传播

设置模拟以建模光在系统中的传播。使用TracePro的光线追踪功能来跟踪光如何传播和与不同组件相互作用。

3. 调整对齐和定位

尝试不同的对齐配置，以找到纤维和光学组件的最佳定位。这可能需要调整角度、距离和方向，以实现最佳耦合效率。

4. 分析数值孔径 (NA)

模拟和调整光纤和组件的数值孔径，以确保它们之间的最佳光传输。TracePro的数值孔径分析工具帮助工程师找到最佳耦合配置。

5. 评估表面粗糙度和散射

分析光纤端面和光学元件的表面质量。如有必要，调整设计以减少表面粗糙度并最小化散射损失。

6. 测试不同的耦合机制

尝试不同的耦合机制，以确定最适合您特定应用的高效方法。TracePro的灵活性允许进行自由空间耦合、透镜耦合和其他选项的模拟。

7. 最终确定设计和性能测试

在优化对齐、NA和表面质量后，进行最终模拟以验证耦合效率。如有需要，调整设计以实现预期性能。

最大化光纤耦合效率对于提升光学系统性能至关重要。使用TracePro，工程师们获得了一个强大的工具来模拟和优化光纤系统。其高级功能允许对光纤对准、数值孔径和表面质量等因素进行精确分析，确保最小的损耗和高效率。复瞻为TracePro指定国内代理。无论是用于电信、激光系统还是创新的光学应用，TracePro都简化了优化过程，提供卓越的系统性能和可靠性。
