【光学设计】TracePro 中的光度分析

2023-06-01 20:49

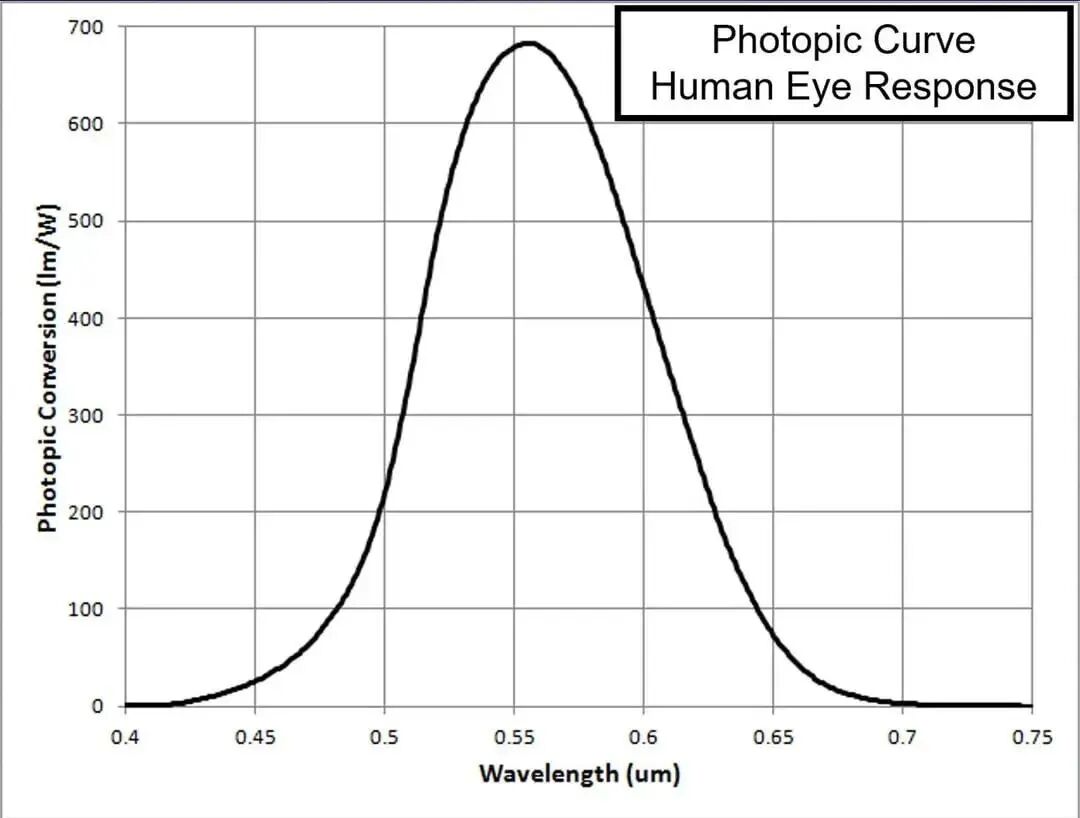

TracePro 使您能够模拟光通量、照度、强度和辉度的结果。这些都是光度学术语，意味着它们与可见光的测量有关。TracePro 允许您评估每个参数。

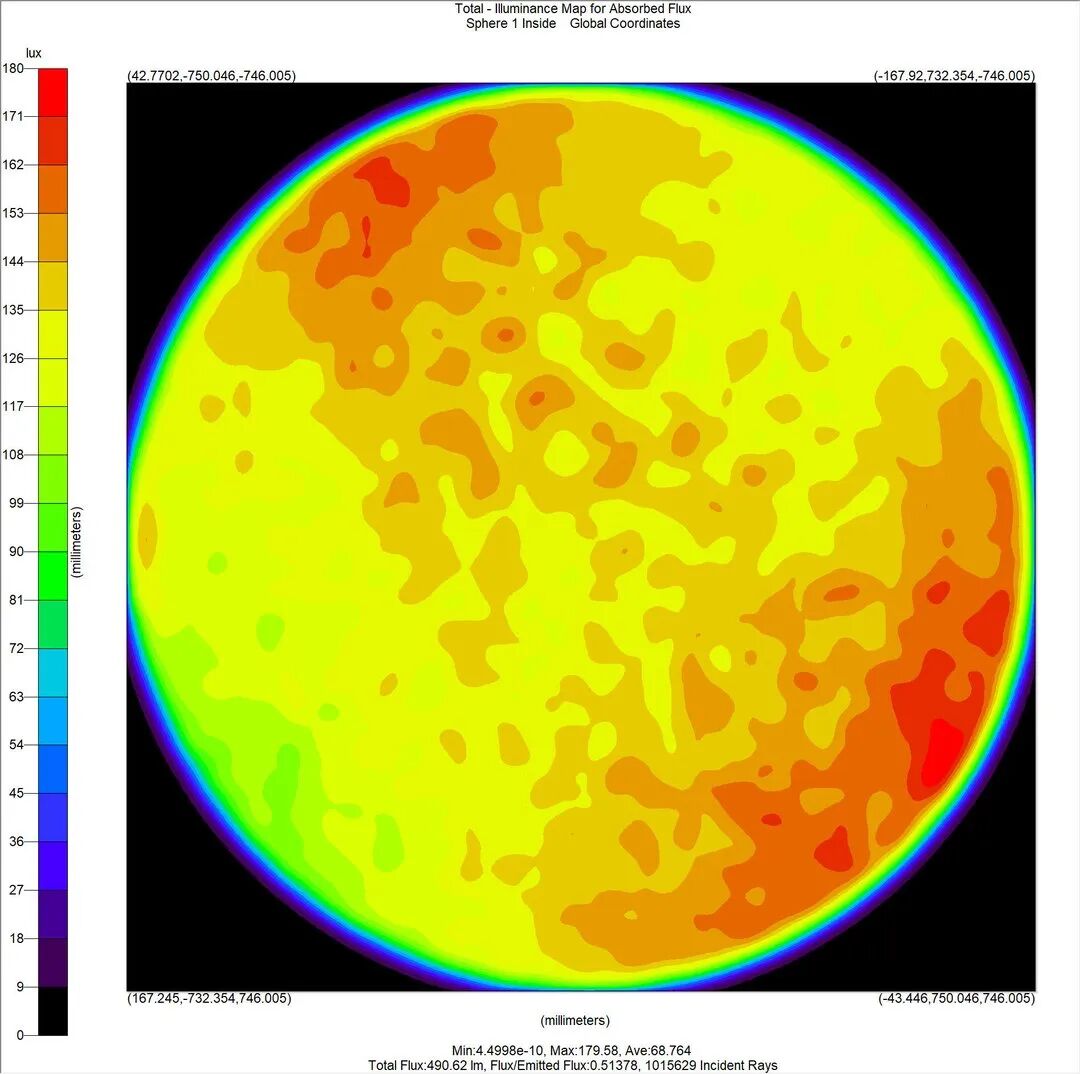

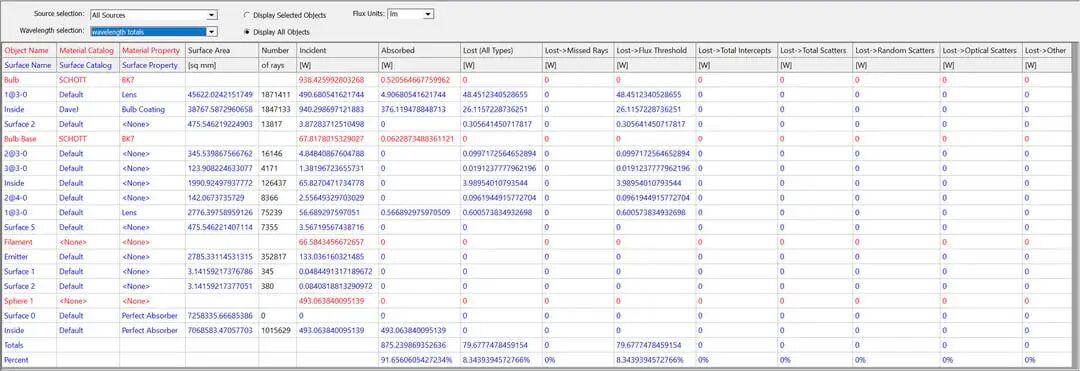

光通量是从光源向各个方向发射的光总量。光通量通常以流明为单位进行测量。TracePro 中的通量报告和辐照度/照度图可用于显示光通量。

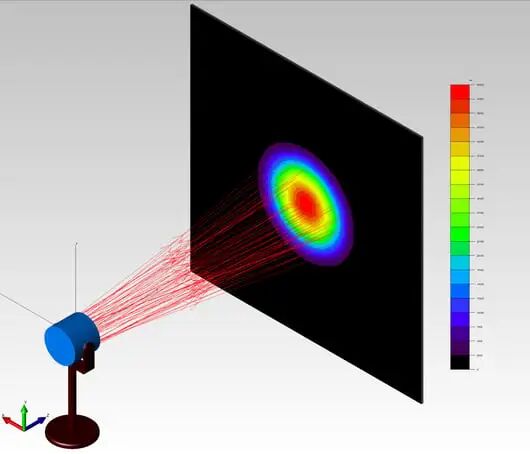

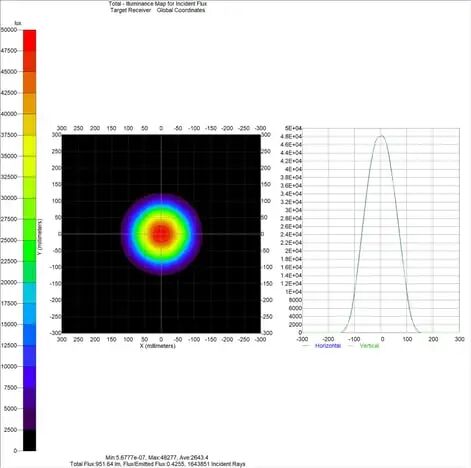

照度是每单位面积的流明。照度通常以勒克斯或每平方米流明来测量。辐照度/照度图和 3D 辐照度/照度图用于评估 TracePro 中的照度。

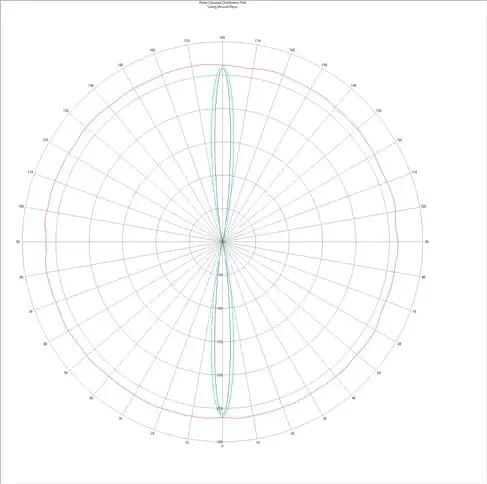

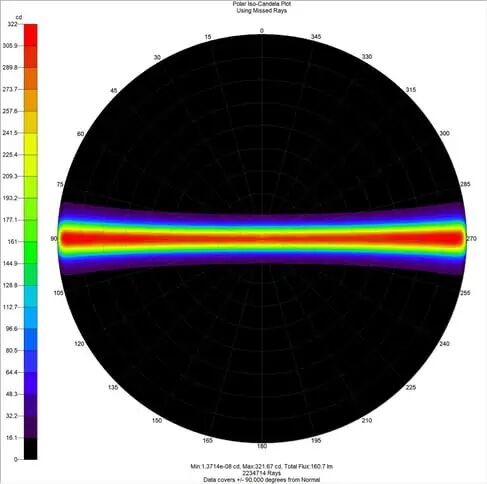

强度是指进入给定方向或立体角的通量。对于可见光，强度以坎德拉为单位测量，即每球面度的流明。TracePro 使用坎德拉图来显示强度分布。

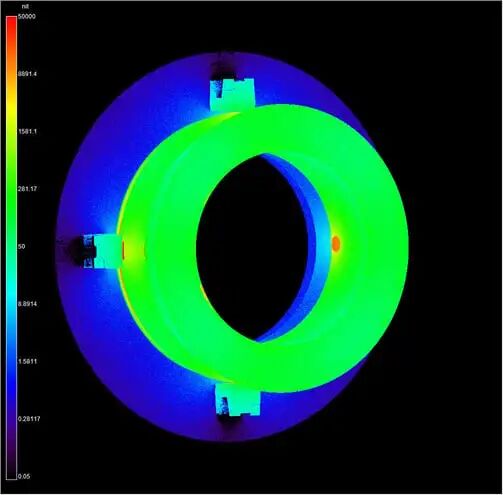

最后，亮度是每立体角每单位面积的通量。这是从某个区域以特定角度或角度图案发射的光。亮度的单位是坎德拉每平方米，也称为尼特。亮度是许多类型光学系统的关键组成部分，因为亮度是您的眼睛所看到的。TracePro 中的亮度图和真实感渲染将显示模拟的亮度结果。

TracePro 还可以显示这些测量的辐射等效结果，特别是辐射通量、辐照度、辐射强度和辐射度。
