【光学设计】路径排序，以TracePro为例

2025-06-01 20:48

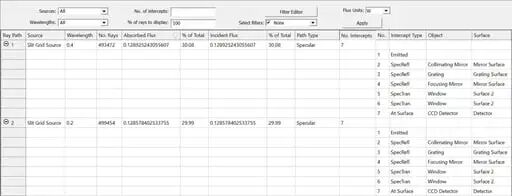

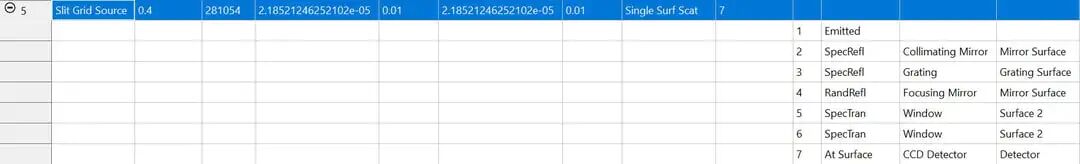

TracePro 有一个强大而灵活的路径排序工具。路径排序表允许用户查看光线到达 TracePro 模型中选定表面（例如探测器或目标）所需的所有不同且离散的路径。路径中的每条光线将具有通过光学系统的相同路径、相同的波长，并且从相同的光源发射。

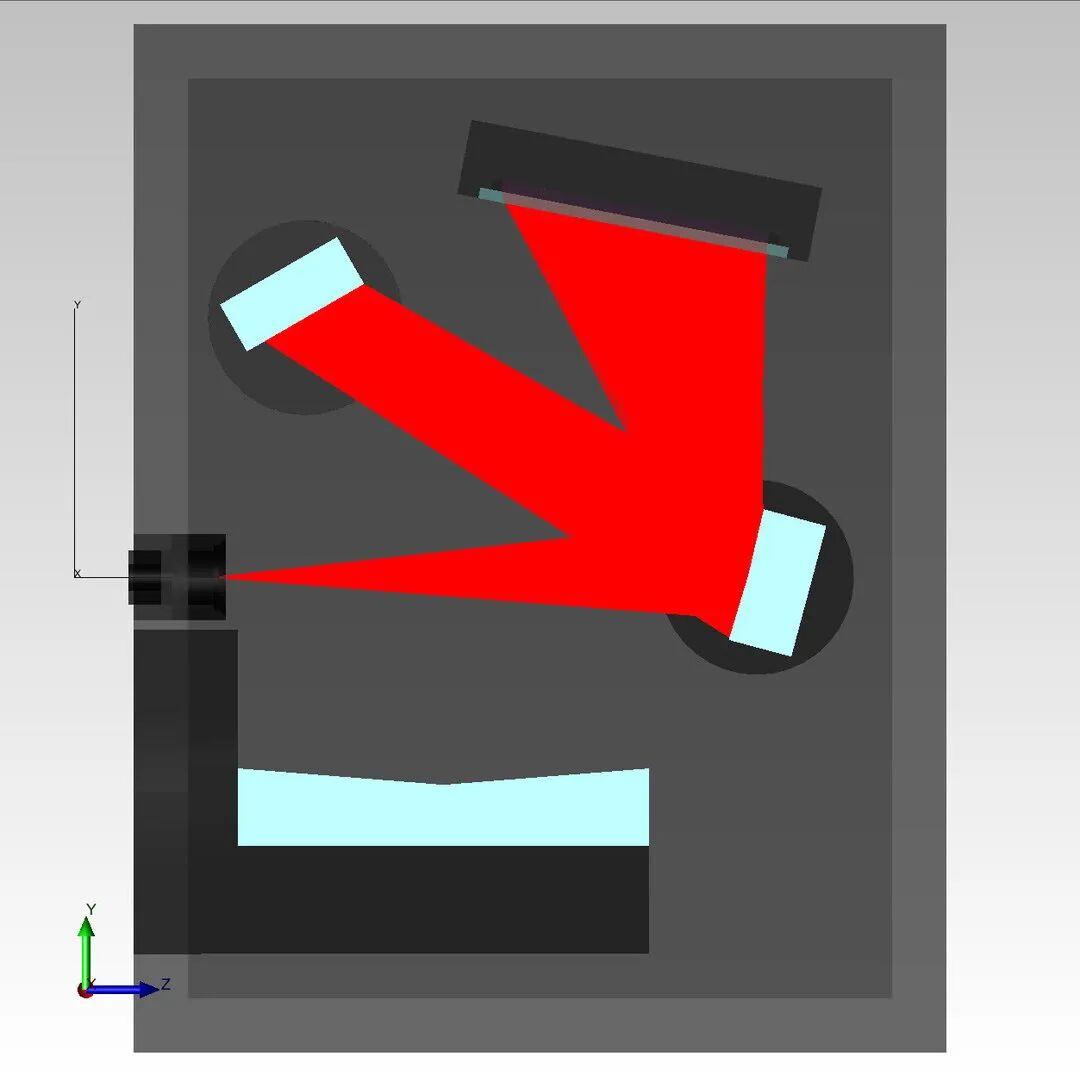

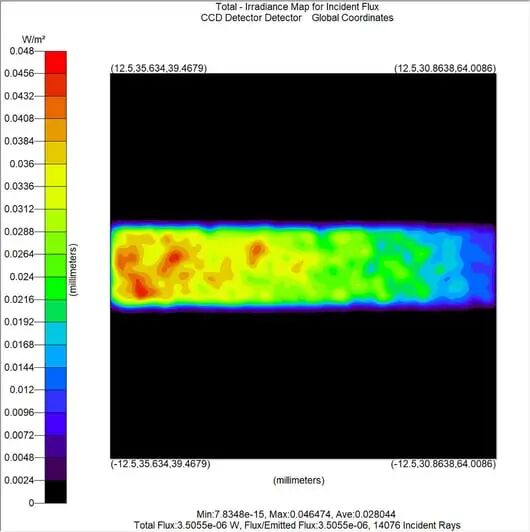

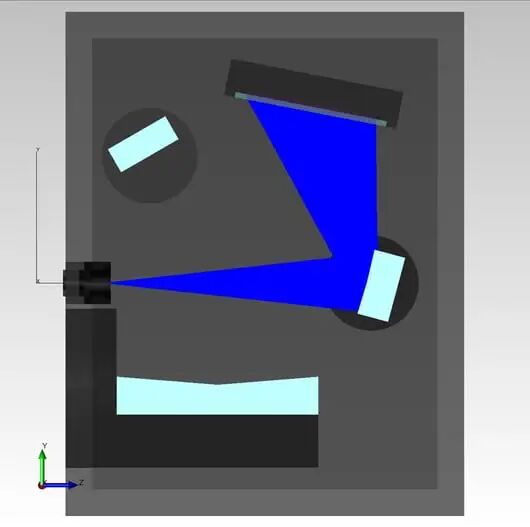

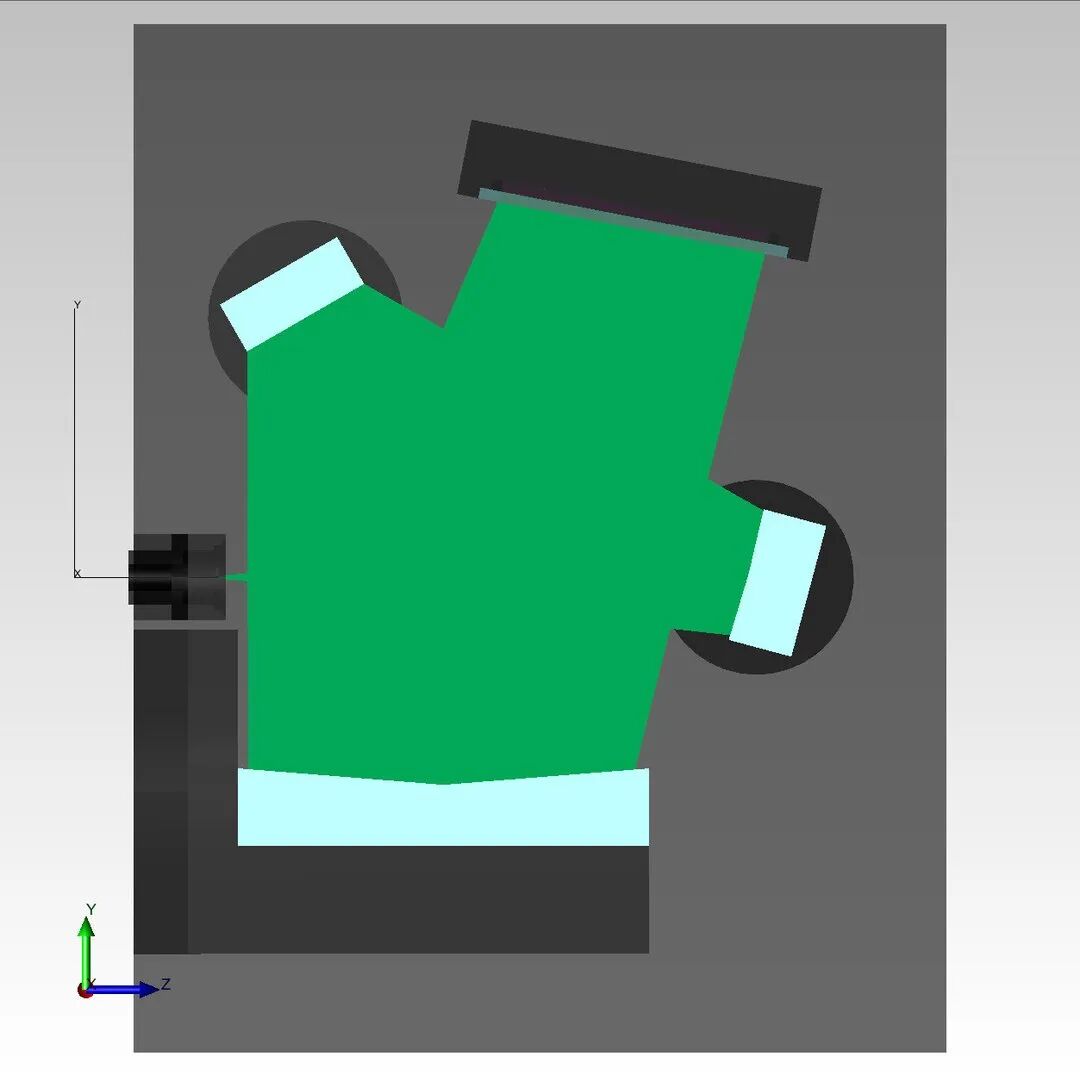

光线路径可以以表格格式显示，也可以直接在 TracePro 模型中以图形方式显示。辐照度/照度图还将显示所选路径的结果。

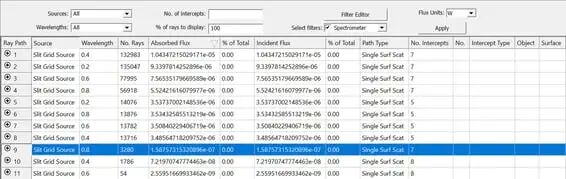

可以将过滤器应用于路径排序表以进一步细化结果。例如，仅显示撞击光学系统中特定表面或物体的光线路径，或者仅显示具有散射反射的光线。

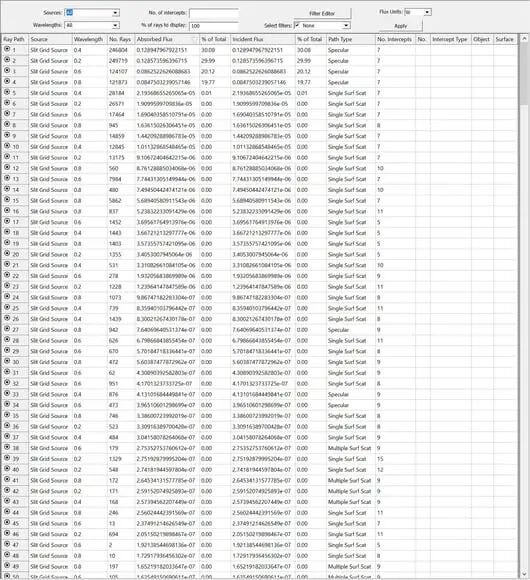

路径排序表是杂散光分析的宝贵工具。路径排序表允许您查看光线所经过的所有路径，并按通量对它们进行排序，以便您可以确定杂散光路径是否可能导致问题。

如果您需要了解光线如何到达光学系统中的选定表面，TracePro 中的路径排序表是您的首选工具。

推荐阅读：

1）【技术文章】BSDF 、BTDF、BRDF 基础知识

2）成像领域新利器——认识高光谱相机

3）成像领域新利器——高光谱相机应用案例

4）Specim在垃圾分类领域的应用

5）Specim在医疗应用上的解决方案

6）【光学设计】TracePro 的开创性功能：杂散光分析仪

7）【实例讲解】蒙特卡洛公差分析--在 TracePro 的3D交互优化器

8）【光健康】从阅读台灯到生物节律高清阅读台灯

9）【人因照明】乐刚：大健康生态下的追光人

关于我们

上海复瞻智能科技有限公司是专精特新企业，高新技术企业。依托复旦大学电光源研究所专家团队在视觉光健康方面的多年研究成果。在光环境工程、光学检测校准、光学设计与仿真，人因工程研究、行业标准研制及认证、图像算法开发等方面提供专业产品和服务。

公司与中国国际汽车照明论坛（IFAL），上海市智能视觉人因工程专业技术服务平台，复旦大学人因照明与颜色科学实验基地，复旦临港产业化创新平台车辆人因光环境实验基地长期深度战略合作。

公司致力于为光品质、光健康的实施和评估，提供最权威的专业技术保障和服务平台。我们的使命是：让全人类用上安全、舒适、健康的光！

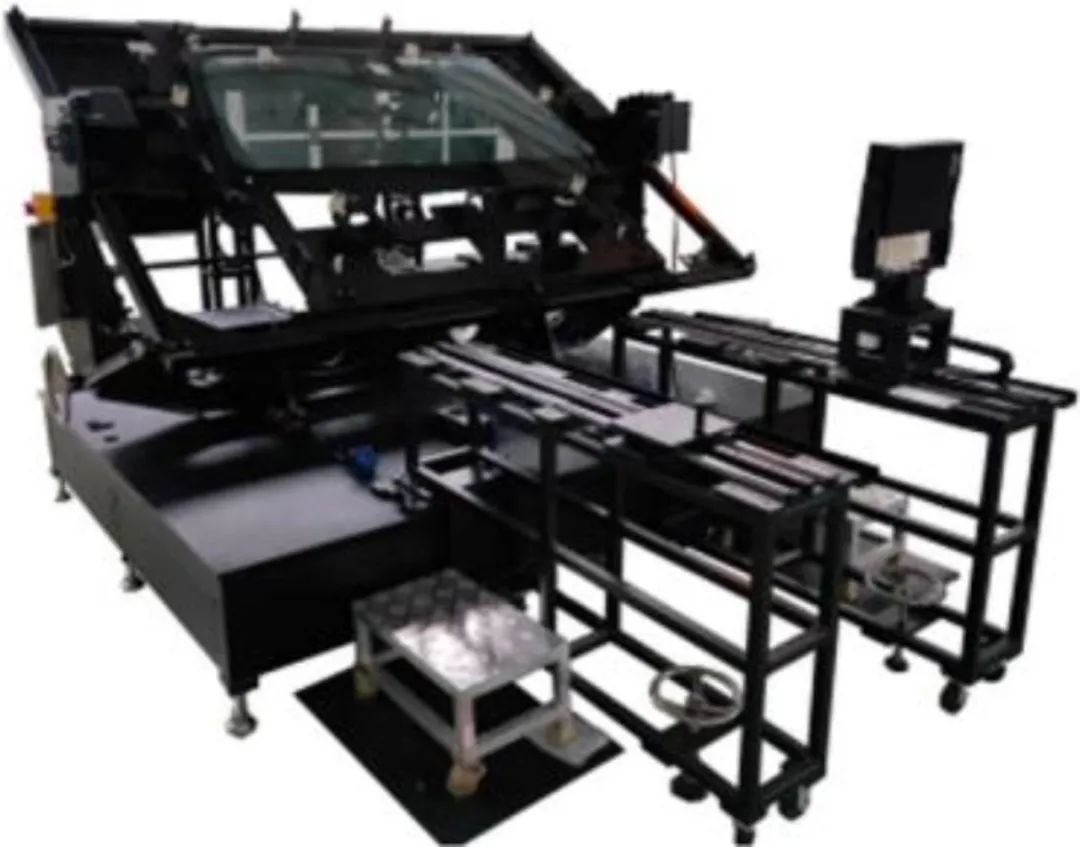

AR-HUD检测系统
