【TracePro更新】TracePro 的开创性功能：杂散光分析仪

TracePro 的开创性功能：杂散光分析仪

在TracePro 2021.4中有一种新的杂散光分析仪实用工具，可用于分析成像系统中的杂散光，并在TracePro 2023.4的更新中对杂散光分析工具进行了进一步完善更新。

细致分析和管理杂散光的能力极大地重塑了 TracePro 的格局，TracePro 以无与伦比的熟练程度提供了这一功能。作为光学工程领域的专业工具，TracePro 是控制和减轻复杂光学系统中杂散光影响的基础。

杂散光以产生重影和耀斑而闻名，会严重损害光学系统的完整性。在精度至关重要的领域，杂散光的影响不仅仅是微不足道的不便，还可能导致潜在的重大操作故障。TracePro 通过其广泛的工具解决了这一关键问题，这些工具致力于分析和控制各种光学应用中的杂散光。

使用 TracePro 进行复杂的杂散光分析

TracePro 中的杂散光分析仪简化了分析光学系统中杂散光或不需要的光的复杂且通常乏味的过程。它可以自动执行许多任务，例如从不同角度和位置追踪多个来源。这包括定义多个光源位置和旋转，以及填充路径排序分析表。杂散光分析仪是 TracePro 标准版和专家版的一个突出功能。

杂散光分析仪镜头系统视图窗口允许用户从 TracePro 加载镜头模型，并自动为镜头元件和表面分配唯一的名称，进一步增强用户体验。杂散光分析控制面板为用户提供了利用自动生成的文件源或 TracePro 网格源进行杂散光分析的选项。它包含一系列附加选项，例如源辐照度、总光线、θ和φ角度、入瞳、辐照度图设置、通量阈值和总截距，以及路径排序表选项。填充分析表后，可以轻松对各个路径进行排序和分析，这体现了 TracePro 对简化光学设计流程的承诺。

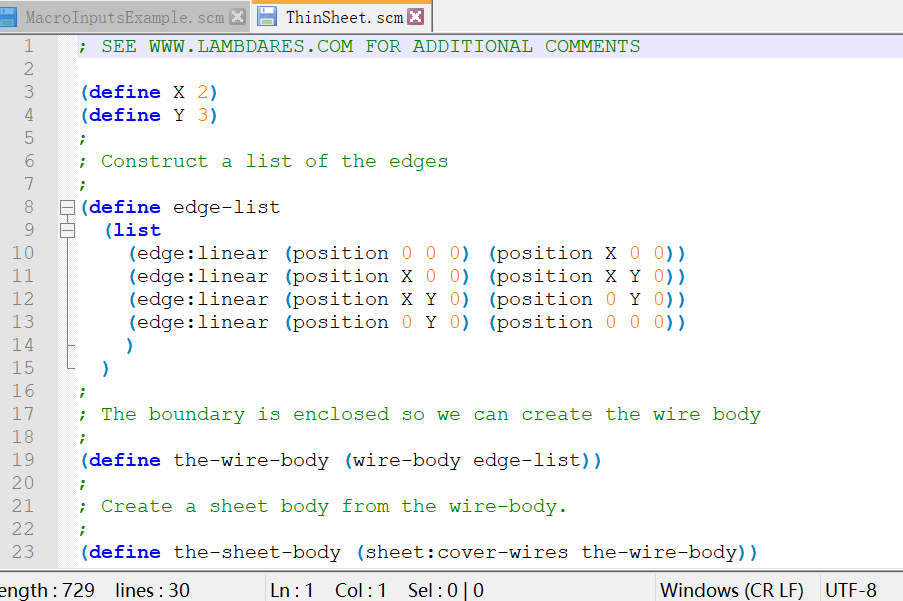

通常如下图1，以往的杂散光分析需要编写scheme宏代码来运行光线轨迹，并保存多个入射角的辐照度结果。

图1 传统分析不同角度下入射角度光线自动化分析采用scheme语言方式实现

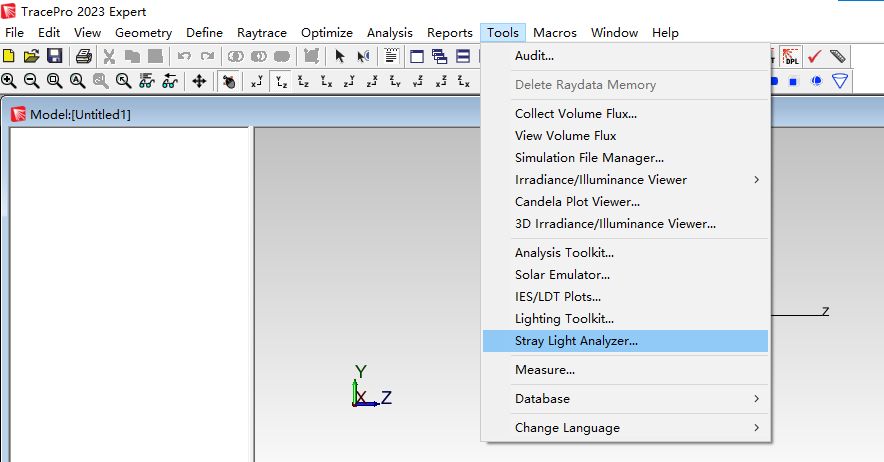

新功能在TracePro新版本中的位置，如下图

杂散光分析仪提供了一个图形用户界面，设置迭代的光线跟踪和创建准确的源，使过程顺利和容易。图2显示了从TracePro导入到静态光分析仪中的镜头系统。已对透镜表面序列ID进行了定义。图3显示了同一透镜对两种不同表面涂层的杂散光比较。

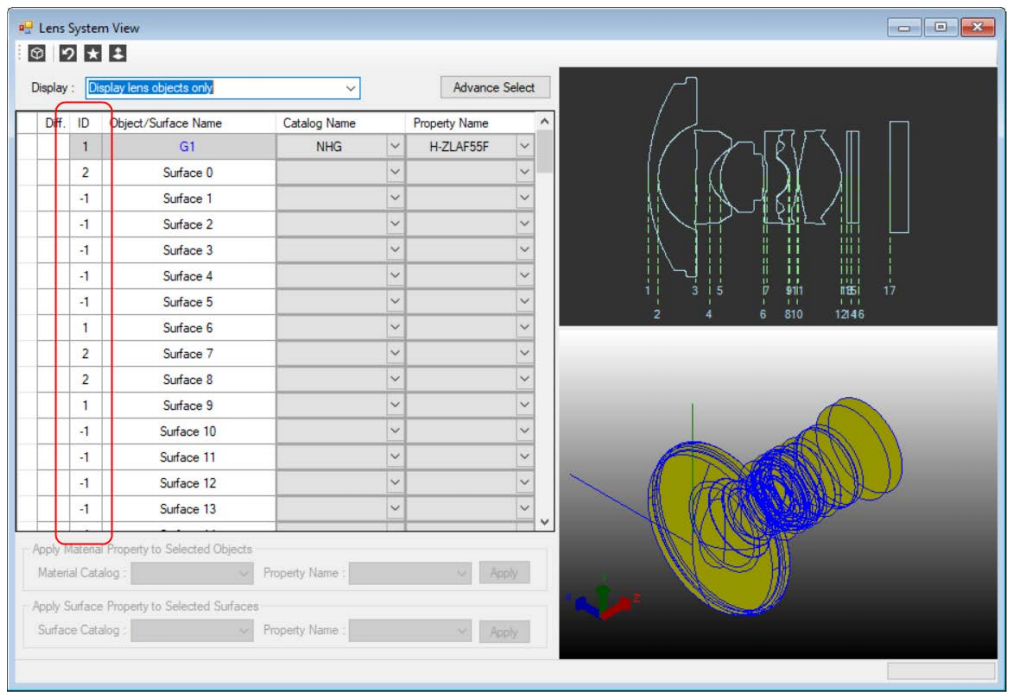

图2.在TracePro中对透镜表面序列ID进行了定义的镜头

图3.相同透镜但两种不同表面涂层的散光结果

2023.4版杂散光分析自动化工具了一个光学系统的杂散光分析中涉及的许多任务，包括定义多个光源的位置和旋转，以及填充路径排序分析表。这个特性可在TracePro标准版和专业版中获得。杂散光分析仪镜头系统视图窗口允许用户从TracePro加载镜头模型，并自动为镜头元素和表面分配唯一的名称。

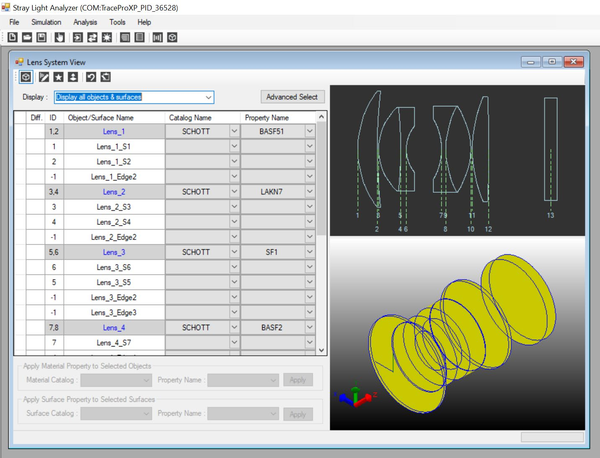

图4.镜头系统视图窗口

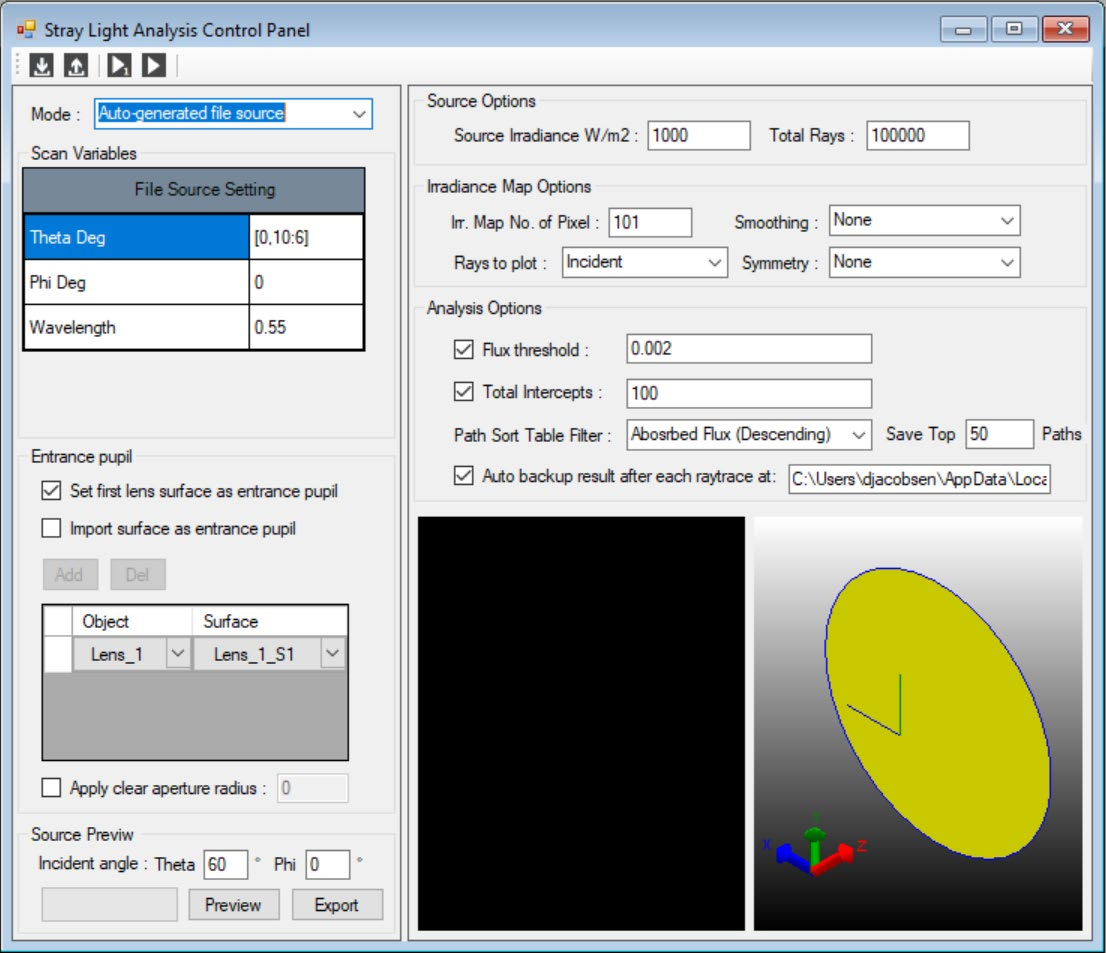

杂散光分析控制面板允许用户选择在杂散光分析中使用自动生成的文件源或TracePro网格源。其他选项包括源辐照度、总射线、θ和φ角度、入口瞳孔、辐照度图设置、通量阈值和总截距，以及路径排序表选项。

杂散光分析仪将自动定义光源、跟踪光线并填充分析表。此时，就可以对各个路径进行排序和分析。

   杂散光分析仪：TracePro 的开创性功能

TracePro 创新的核心是新改进的杂散光分析仪，这一功能体现了该软件的尖端功能。该工具为光学设计人员提供了对杂散光路径的详细了解，从而能够制定减少或消除杂散光的有效策略。杂散光分析仪不仅简化了分析过程，还显着提高了光学设计结果的可预测性和准确性。

TracePro 不仅仅是一个软件解决方案，它正在成为光学精密领域的重要合作伙伴。对于探索复杂光学现象的专业人士来说，TracePro 被证明是一个无价的盟友，擅长将潜在的挑战转化为突破性的、可靠的解决方案。TracePro 专注于杂散光分析，结合直观的界面和全面的工具包，成为光学设计和分析领域先驱的首选。TracePro 对卓越技术和实际应用的承诺牢固地确立了其作为光学设计软件领域领先力量的声誉，吸引了重视深度、精度和创新的市场。立即下载最新版本，或免费试用！
